Nas modernas fábricas de semicondutores, cada etapa do wafer é controlada, medida e repetida milhares de vezes por dia. No entanto, por trás das salas ultralimpas, da litografia avançada e das câmaras de alto vácuo, existe um burro de carga silencioso que torna tudo isso possível: nitrogênio de alta pureza. Em vez de depender apenas de nitrogênio líquido ou cilindros transportados por caminhão, muitas fábricas estão agora recorrendo a sistemas de geração de nitrogênio no local construídos em torno de um gerador industrial de nitrogênio para garantir um fornecimento de nitrogênio estável, controlável e econômico para processos críticos.

Em termos simples, Os sistemas de geração de nitrogênio para fabricação de semicondutores usam um gerador de nitrogênio industrial no local para produzir nitrogênio de alta pureza, seco e isento de óleo a partir de ar comprimido e, em seguida, distribuem esse nitrogênio para ferramentas, salas limpas e utilidades para melhorar a estabilidade do processo, reduzir custos operacionais e aumentar a segurança do fornecimento em comparação com o gás fornecido.

À medida que as geometrias dos chips diminuem e os volumes de produção aumentam, a qualidade e a confiabilidade dos gases de processo tornam-se ainda mais importantes. O nitrogênio é usado para purga de wafer, inertização, gás de arraste, teste de vazamento e proteção de superfícies sensíveis. Um sistema gerador de nitrogênio bem projetado permite que plantas de semicondutores ajustem a pureza, a pressão e o fluxo para cada aplicação, usando tecnologias comprovadas como PSA (Adsorção por oscilação de pressão) e estações de nitrogênio modulares ou em contêineres que podem funcionar 24 horas por dia, 7 dias por semana.

Neste guia, você terá uma visão geral completa de como o nitrogênio é usado na fabricação de semicondutores, onde um gerador de nitrogênio no local se encaixa e por que mais fábricas estão investindo em seus próprios sistemas de geração de nitrogênio em vez de depender inteiramente do gás fornecido.

Neste guia iremos cobrir:

• Fabricação de semicondutores com gás nitrogênio

• Aplicações de geradores de nitrogênio na fabricação de semicondutores

• Benefícios dos geradores de nitrogênio para fabricação de semicondutores

Fabricação de semicondutores com gás nitrogênio

O gás nitrogênio é usado na fabricação de semicondutores para criar ambientes inertes, secos e livres de partículas, e um gerador de nitrogênio no local fornece esse nitrogênio continuamente com pureza, pressão e fluxo controlados para dar suporte ao processamento de wafer, montagem e sistemas de instalações.

A produção de semicondutores é baseada no controle preciso da química, temperatura e contaminação. Muitas etapas na fabricação do wafer frontal e na montagem traseira são extremamente sensíveis ao oxigênio e à umidade. O nitrogênio é o gás inerte preferido porque é abundante, não reativo em condições normais e fácil de gerar no local com um gerador de nitrogênio . Em uma fábrica típica, o nitrogênio é consumido em grandes volumes para purga de wafer, gás de arraste, gás de cobertura e testes de vazamento.

Tradicionalmente, as fábricas usavam nitrogênio líquido armazenado em tanques ou bancos de cilindros. Hoje, os sistemas modulares e baseados em PSA geradores de nitrogênio podem produzir nitrogênio em níveis de pureza de cerca de 95% a 99,9999%, com pontos de orvalho tão baixos quanto 60 graus Celsius negativos, diretamente do ar comprimido. Isto significa que uma fábrica de semicondutores pode combinar a qualidade e a quantidade de nitrogênio com cada etapa do processo, ao mesmo tempo que reduz a dependência de entregas e fornecedores externos.

Para uma visão geral rápida, a tabela abaixo relaciona etapas típicas de semicondutores com seus requisitos de nitrogênio e como um gerador de nitrogênio os suporta.

Área de processo	Função típica do nitrogênio	Faixa típica de pureza do nitrogênio	Contribuição típica do gerador de nitrogênio
Limpeza e secagem de wafer	Purga, secagem, prevenção da oxidação	99,9 a 99,999 por cento	Nitrogênio estável de alta pureza para ferramentas de secagem
Litografia e resistência ao cozimento	Purgar, inertizar, resistir à proteção	99,99 a 99,999 por cento	Nitrogênio seco do gerador de nitrogênio PSA para os trilhos
Ferramentas de gravação e deposição	Purga da câmara, ventilação, gás de arraste	Até 99,9999 por cento em algumas ferramentas	Nitrogênio de ultra pureza com purificador, se necessário
Montagem e embalagem	Soldagem por refluxo, moldagem, testes	99,9 a 99,999 por cento	Nitrogênio consistente de unidades geradoras modulares
Instalações e utilidades	Composição de ar de sala limpa, gás de reserva, serviços públicos	99,5 a 99,9 por cento	Nitrogênio a granel do skid principal do gerador de nitrogênio

Em todas essas etapas, a chave é a consistência. Um gerador de nitrogênio projetado com torres PSA, tanques tampão, secadores e filtragem pode fornecer pressão e pureza de nitrogênio estáveis, mesmo durante picos de demanda. Estações combinadas de nitrogênio modulares ou em contêineres integram um gerador de nitrogênio PSA , tratamento de ar e armazenamento de gás em um skid ou contêiner compacto. Esta abordagem torna mais fácil para as fábricas de semicondutores localizar o fornecimento de nitrogênio próximo aos pontos de consumo, ou até mesmo implantar unidades geradoras de nitrogênio separadas para diferentes edifícios ou salas limpas.

As fábricas de semicondutores também valorizam a capacidade de operação contínua 24 horas dos geradores de nitrogênio baseados em PSA. sistemas As torres de adsorção alternam automaticamente para manter o fluxo de nitrogênio enquanto a peneira molecular se regenera, e todo o sistema é supervisionado por um PLC com monitoramento de pressão, pureza e fluxo. Com manutenção adequada, a peneira molecular pode durar muitos anos e o próprio gerador de nitrogênio pode operar por décadas.

Aplicações de geradores de nitrogênio na fabricação de semicondutores

Na fabricação de semicondutores, um gerador de nitrogênio é usado para fabricação, montagem e embalagem de wafers e sistemas de instalações, fornecendo nitrogênio no local para purga, inertização, gás de arraste, testes de vazamento e suporte de sala limpa de maneira flexível e econômica.

O primeiro grupo de aplicações para um gerador de nitrogênio reside na fabricação de wafers. Durante o crescimento, difusão, implantação, deposição e ataque do óxido, o nitrogênio é usado como gás de cobertura para evitar reações indesejadas com oxigênio, bem como gás de purga para câmaras e travas de carga. As ferramentas podem exigir nitrogênio de pureza ultra-alta de até 99,9999 por cento, o que pode ser alcançado combinando um gerador de nitrogênio PSA com purificadores de polimento, ou podem exigir apenas 99,99 por cento de pureza, que um sistema PSA pode fornecer diretamente.

Na litografia, o nitrogênio é usado em armários de armazenamento resistentes, ferramentas de exposição e fornos pós-exposição. Aqui, um gerador de nitrogênio fornece nitrogênio limpo e seco para proteger a química e a óptica da resistência. Em bancadas úmidas e estações de secagem, o nitrogênio é usado para eliminar líquidos e evitar marcas d’água em wafers. Para essas necessidades de alta pureza e secura, o gerador de nitrogênio é combinado com secadores refrigerados ou dessecantes e filtragem fina para manter o óleo e as partículas fora do fluxo de nitrogênio.

O segundo grupo de aplicações abrange montagem e embalagem. Durante a fixação da matriz e a soldagem por refluxo, o nitrogênio ajuda a garantir a umedecimento e reduz a oxidação nas juntas de solda. Os processos de moldagem e encapsulamento geralmente utilizam nitrogênio para desgaseificação e proteção de materiais sensíveis. Um modular de nitrogênio gerador pode ficar próximo à linha de montagem e fornecer nitrogênio no fluxo e pressão necessários. À medida que a produção aumenta, unidades geradoras modulares adicionais de nitrogênio podem ser adicionadas para atender à maior demanda sem redesenhar todo o sistema.

O terceiro grupo são instalações e sistemas de suporte. As salas limpas podem usar ar enriquecido com nitrogênio em certas zonas para controlar o risco de incêndio ou os níveis de oxigênio, e o nitrogênio é usado em gabinetes de gás, coletores de válvulas e coletores de distribuição como gás de purga. No local, os sistemas geradores de nitrogênio podem alimentar um coletor principal de nitrogênio, que então se ramifica para diferentes zonas e áreas de pressão. Estações de nitrogênio em contêineres que integram um gerador de nitrogênio PSA , armazenamento e compressores auxiliares podem ser instaladas fora do edifício principal e conectadas à rede interna de gás, liberando espaço valioso na sala limpa.

A tabela a seguir resume os usos comuns de semicondutores para um gerador de nitrogênio no local.

Área de aplicação	Tarefa típica para nitrogênio	Função do gerador de nitrogênio
Ferramentas de processo de wafer	Purga, inerte, gás de arraste	Fornece nitrogênio estável de alta pureza diretamente para painéis de gás de ferramentas
Litografia e resistir	Resista à proteção, purga óptica	Fornece nitrogênio limpo e seco para gabinetes e equipamentos de exposição
Bancadas molhadas e secadores	Secagem, antioxidação	As alimentações liberam nitrogênio com baixo ponto de orvalho para secagem sem marcas d'água
Linhas de montagem e embalagem	Refluxo, moldagem, teste	Fornece nitrogênio em fluxo controlado para fornos e prensas de moldagem
Sistemas de instalações	Suporte para sala limpa, purga, segurança	Atua como fonte de nitrogênio em massa para coletores de distribuição e linhas de purga

Como todos esses pontos de consumo são atendidos pela mesma plataforma geradora de nitrogênio no local , as fábricas de semicondutores podem monitorar o uso total de nitrogênio, ajustar os pontos de ajuste do gerador e planejar expansões. Muitos sistemas modernos de geradores de nitrogênio incluem controles PLC avançados com conexões Ethernet ou fieldbus, monitoramento remoto e registro de dados. Os engenheiros da planta podem monitorar a pureza, o ponto de orvalho, a pressão e o fluxo diretamente no sistema de monitoramento da instalação e ajustar o modo de operação do gerador de nitrogênio para economia de energia durante períodos de menor demanda.

Benefícios dos geradores de nitrogênio para fabricação de semicondutores

Para a fabricação de semicondutores, um gerador de nitrogênio no local oferece menor custo operacional, maior segurança de fornecimento, controle flexível de pureza, maior sustentabilidade e melhor integração com operações de fábrica em comparação com o nitrogênio entregue.

Do ponto de vista dos custos, um O gerador de nitrogênio elimina muitas das despesas recorrentes associadas ao nitrogênio líquido ou ao fornecimento de cilindros. Não há taxas de aluguel de tanques, nem sobretaxas de transporte e há menos perdas por ventilação ou evaporação. Estudos de caso de outras indústrias mostram que as empresas que mudam para sistemas geradores de nitrogénio baseados em PSA reduzem frequentemente os custos de nitrogénio em cerca de 30 a 50 por cento, e algumas vêem períodos de retorno na faixa de um a dois anos. Para uma fábrica de semicondutores de alto volume com demanda significativa de nitrogênio, a economia ao longo da vida útil de um gerador de nitrogênio pode ser muito grande.

A segurança do abastecimento é outro benefício importante. Um gerador de nitrogênio no local opera com ar comprimido e eletricidade, que já são serviços essenciais em qualquer fábrica. Desde que estes serviços sejam fiáveis, o fornecimento de azoto torna-se muito menos dependente da logística externa, das condições das estradas ou de problemas com fornecedores. Os sistemas de nitrogênio PSA são projetados para operação contínua 24 horas por dia, com comutação automática de torre e redundância integrada quando vários módulos geradores de nitrogênio são instalados.

A flexibilidade da pureza é especialmente valiosa em fábricas de semicondutores. Com um ~!phoenix_var150_2!~ ~!phoenix_var150_3!~ ~!phoenix_var150_4!~ ~!phoenix_var150_5!~ ~!phoenix_var150_6!~

Os benefícios de sustentabilidade de um gerador de Nitrogênio também são importantes. A eliminação das entregas de nitrogênio reduz a pegada de carbono associada às perdas por transporte e evaporação. A geração de nitrogênio no local utiliza ar como matéria-prima e pode ser combinada com compressores energeticamente eficientes e recuperação de calor. Algumas análises sugerem que os sistemas de azoto no local podem reduzir significativamente as emissões globais de gases com efeito de estufa em comparação com o azoto a granel, especialmente quando instalados perto do ponto de utilização e quando alimentados por equipamento eficiente.

Para destacar os benefícios de um gerador de nitrogênio na fabricação de semicondutores, esta tabela de comparação contrasta a geração no local com o nitrogênio fornecido:

Aspecto	Gerador de nitrogênio no local	Nitrogênio líquido ou em cilindro fornecido
Segurança de fornecimento	Gerado sob demanda de ar e energia	Dependente de entregas de caminhões e horários de fornecedores
Custo operacional	Menor custo por unidade de gás, sem taxas de aluguel ou transporte	Maior custo a longo prazo, taxas extras e perdas por evaporação
Flexibilidade de pureza	Pureza ajustável de 95 a 99,9999 por cento	Classes fixas de produtos, menos flexibilidade

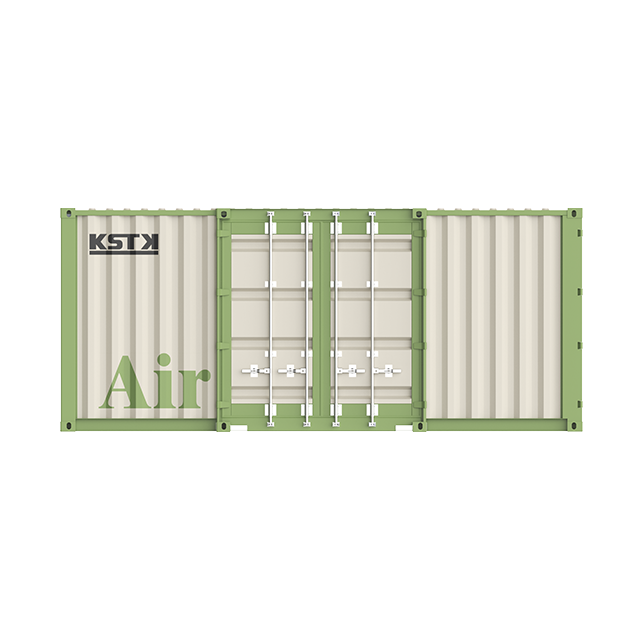

Pegada de instalação	Skids ou contêineres modulares, próximos ao ponto de uso	Grandes tanques e infra-estruturas exteriores, localização fixa
Escalabilidade	Adicione mais módulos geradores de nitrogênio à medida que a demanda cresce	Requer novos tanques ou contratos de fornecimento
Sustentabilidade	Menores emissões de transporte, potencial para otimização energética	Maiores emissões de transporte, menos controle sobre a fonte de energia
Monitoramento e controle	PLC integrado com monitoramento remoto e registro de dados	Controle limitado além do monitoramento básico do nível do tanque

Quando um sistema gerador de nitrogênio é especificado adequadamente, os fabricantes de semicondutores ganham mais controle sobre sua estratégia de gás. Os engenheiros podem planear a capacidade de nitrogénio como outras empresas de serviços públicos, integrando o gerador de nitrogénio em conceitos de redundância, energia ininterrupta e monitorização de instalações, em vez de tratar o nitrogénio como um produto externo.

Fabricação de semicondutores com gás nitrogênio: uma perspectiva final

Em resumo, a fabricação de semicondutores depende de nitrogênio de alta pureza em todas as etapas, e um sistema gerador de nitrogênio bem projetado permite que as fábricas produzam esse nitrogênio no local com melhor controle, menor custo e maior segurança do que depender apenas do nitrogênio fornecido.

Desde a fabricação de wafers até a montagem e sistemas de instalações, o nitrogênio desempenha múltiplas funções: manta inerte, gás de purga, gás de arraste e ferramenta de segurança. Um gerador de nitrogênio no local transforma ar comprimido em nitrogênio adaptado para cada uso. Com PSA e designs modulares, a pureza pode atingir até 99,9999 por cento, o ponto de orvalho pode ser mantido muito baixo e o fluxo pode ser dimensionado de alguns metros cúbicos por hora a muitos milhares, permitindo que tanto pequenas linhas piloto quanto fábricas de grande volume dependam de sua própria capacidade de geração de nitrogênio.

Ao comparar o custo total de propriedade, muitas fábricas descobrem que um gerador de azoto se paga a si próprio num curto espaço de tempo e continua a proporcionar poupanças. Ao mesmo tempo, a fábrica ganha resiliência contra interrupções no fornecimento e pode projetar redundância de gás em torno do seu próprio equipamento. O controle PLC avançado em sistemas geradores de nitrogênio modernos facilita a integração do nitrogênio no monitoramento e na análise da fábrica, criando uma utilidade transparente e controlável em vez de um custo oculto.

Se você estiver planejando uma nova instalação de semicondutores ou atualizando uma fábrica existente, incluir um gerador de nitrogênio no local nos estágios iniciais do projeto costuma ser a escolha mais eficiente. Quando o consumo de nitrogênio, as necessidades de pureza e os planos de crescimento são combinados com a solução correta de gerador de nitrogênio PSA, modular ou em contêiner , você pode transformar o fornecimento de nitrogênio de uma restrição em uma vantagem competitiva para suas operações de fabricação.
