La qualità del taglio laser non dipende solo dalla sorgente laser, dalla precisione della macchina e dalla velocità di taglio. Il gas ausiliario svolge inoltre un ruolo importante nella qualità dei bordi, nella rimozione delle scorie, nel controllo dell'ossidazione, nella consistenza del taglio e nella lavorazione a valle. Per molte officine di lavorazione dei metalli, in particolare quelle che tagliano acciaio inossidabile, alluminio, acciaio zincato e pezzi di precisione, l'azoto è uno dei gas di assistenza più importanti.

Un generatore di azoto fornisce azoto in loco per le macchine da taglio laser. Attraverso la separazione del gas PSA, un generatore di azoto estrae il gas ricco di azoto dall'aria compressa e lo fornisce come gas di supporto stabile per il processo di taglio. Questo è il significato pratico dell'estrazione del gas dal generatore di azoto in questo articolo: si riferisce alla separazione fisica del gas dall'aria compressa, non all'estrazione di petrolio, estrazione mineraria o gas sotterraneo.

Per il taglio laser, l'azoto funziona principalmente come gas inerte di protezione e assistenza. Aiuta a spostare l'ossigeno attorno alla zona di taglio, a ridurre l'ossidazione sui bordi tagliati e a soffiare via il materiale fuso dal taglio. Il risultato può essere più pulito, più luminoso e più adatto alla saldatura, alla verniciatura, al rivestimento, alla lucidatura o all'assemblaggio diretto.

Per le officine che necessitano di una fornitura di gas stabile in loco, KSTK Il generatore di azoto può fornire azoto di elevata purezza per il taglio laser, la fabbricazione di metalli, l'elettronica, l'imballaggio alimentare e altre applicazioni industriali. Questa guida spiega come funziona l'estrazione del gas azoto, perché viene utilizzato l'azoto nel taglio laser e come scegliere il giusto sistema di generazione di azoto.

Chiave da asporto

Un generatore di azoto per il taglio laser supporta la qualità del taglio producendo gas ricco di azoto dall'aria compressa attraverso la separazione del gas PSA. L'azoto viene utilizzato come gas di assistenza per ridurre l'ossidazione, migliorare l'aspetto dei bordi, rimuovere il materiale fuso e supportare prestazioni di taglio stabili.

I punti chiave includono:

• Un generatore di azoto estrae il gas ricco di azoto dall'aria compressa.

• La generazione di azoto PSA è un processo di separazione fisica del gas.

• L'azoto aiuta a prevenire l'ossidazione sui bordi tagliati.

• La qualità dell'azoto nel taglio laser dipende dalla purezza, dalla pressione e dalla stabilità del flusso.

• Il taglio di acciaio inossidabile e alluminio spesso beneficia del gas di assistenza azoto.

• L'ossigeno può supportare un taglio più veloce per alcune applicazioni di acciaio al carbonio, ma crea bordi ossidati.

• Un sistema completo dovrebbe comprendere la compressione dell'aria, l'essiccazione, la filtrazione, il tamponamento del gas, la regolazione della pressione e il monitoraggio della purezza.

• Il giusto generatore di azoto deve essere selezionato in base al materiale, allo spessore, alla potenza del laser, alla quantità della macchina, alle ore di funzionamento e ai requisiti di qualità.

In breve, la generazione di azoto non è solo un metodo di fornitura di gas. Fa parte del controllo del processo di taglio laser.

Perché il taglio laser necessita di gas ausiliario

Il gas ausiliario viene erogato attraverso la testa di taglio laser e l'ugello nella zona di taglio. Supporta il processo di taglio rimuovendo il materiale fuso, proteggendo l'area della lente, controllando l'ossidazione e migliorando la formazione dei bordi.

Senza il giusto gas di assistenza, il taglio laser può affrontare diversi problemi:

• Bordi tagliati ossidati o scoloriti

• Aumento di scorie o scorie

• Aspetto del bordo più ruvido

• Qualità di taglio incoerente

• Maggiore macinazione o pulizia dopo il taglio

• Minore efficienza produttiva

• Tasso di difetti più elevato

• Risultati scadenti su acciaio inox o alluminio

Gas diversi creano risultati diversi. Nel taglio laser è possibile utilizzare azoto, ossigeno e aria compressa, ma ognuno di essi ha una funzione diversa.

Per la fabbricazione di metalli di alta qualità, il gas di assistenza deve essere selezionato in base al materiale, allo spessore, alla potenza del laser, ai requisiti di qualità dei bordi e al processo a valle.

Perché l'azoto viene utilizzato per il taglio laser

L'azoto è ampiamente utilizzato nel taglio laser perché fornisce un'atmosfera inerte attorno alla zona di taglio. A differenza dell'ossigeno, l'azoto non reagisce attivamente con la superficie metallica riscaldata. Ciò aiuta a ridurre l'ossidazione e a produrre bordi di taglio più puliti.

Prevenire l'ossidazione dei bordi

Durante il taglio laser la superficie del materiale diventa estremamente calda. Se è presente ossigeno, può reagire con il metallo riscaldato e formare strati di ossido. Ciò potrebbe causare scolorimento, ruvidità o necessità di pulizia aggiuntiva.

L'azoto aiuta a spostare l'ossigeno attorno alla zona di taglio e protegge il tagliente dall'ossidazione.

Miglioramento della qualità del bordo tagliato

La qualità dei bordi puliti è particolarmente importante per l'acciaio inossidabile, l'alluminio, i pannelli decorativi, le parti di precisione e i componenti che richiedono saldatura o rivestimento dopo il taglio. Il gas di assistenza all'azoto può aiutare a produrre bordi più luminosi e levigati.

Riduzione del trattamento secondario

Se i bordi tagliati risultano più puliti dopo il taglio laser, le officine possono ridurre la molatura, la lucidatura, il decapaggio o la pulizia chimica. Ciò può migliorare l’efficienza produttiva e ridurre il lavoro manuale.

Supporta il taglio di acciaio inossidabile e alluminio

L'acciaio inossidabile e l'alluminio sono materiali comuni per i quali si preferisce il taglio con azoto. Questi materiali spesso richiedono bordi con ossidazione ridotta e un buon aspetto superficiale.

Mantenimento di condizioni di taglio stabili

L'instabilità del gas può influire sulla qualità del taglio. Se la pressione, il flusso o la purezza cambiano durante il funzionamento, anche il bordo tagliato potrebbe cambiare. Un generatore di azoto in loco adeguatamente dimensionato aiuta a fornire una fornitura di gas più controllabile.

Processo di estrazione e separazione del gas del generatore di azoto

In questo articolo, per estrazione del gas dal generatore di azoto si intende l'estrazione del gas ricco di azoto dall'aria compressa attraverso un processo di separazione controllata. Non significa produzione chimica di azoto. Inoltre non si riferisce all’estrazione del gas naturale.

Un generatore di azoto PSA utilizza l'aria compressa come gas grezzo. Dopo il trattamento dell'aria, il sistema separa l'azoto dall'ossigeno e dagli altri componenti. Il gas ricco di azoto viene quindi tamponato, regolato e fornito alla macchina di taglio laser.

Diagramma di flusso dell'estrazione del gas PSA

Aria compressa ↓ Essiccatore e filtrazione dell'aria ↓ Separazione con setaccio molecolare al carbonio ↓ Estrazione del gas ricco di azoto ↓ Serbatoio di accumulo dell'azoto ↓ Regolazione della pressione ↓ Macchina da taglio laser ↓ Bordi di taglio puliti e con ossidazione ridotta

Fasi principali dell'estrazione del gas azoto

I lettori che necessitano di una spiegazione tecnica di base possono anche consultare la guida di KSTK su Cos'è un generatore di azoto PSA prima di confrontare i requisiti di taglio laser.

Azoto, ossigeno e aria compressa nel taglio laser

Azoto, ossigeno e aria compressa possono tutti essere utilizzati come gas di assistenza, ma i loro effetti di taglio sono diversi.

L'azoto è la scelta migliore quando l'obiettivo è un bordo più pulito e con ridotta ossidazione. L'ossigeno può essere utile per alcuni tagli di acciaio al carbonio perché la reazione di ossidazione aggiunge calore e può supportare la velocità di taglio. L'aria compressa può ridurre il costo del gas, ma contiene ossigeno e può aumentare il rischio di ossidazione.

Ciò significa che un generatore di ossigeno può essere rilevante per alcune applicazioni di taglio assistito da ossigeno, ma non dovrebbe essere utilizzato come parola chiave principale per i contenuti di taglio laser a base di azoto. Per l'acciaio inossidabile, l'alluminio e la qualità dei bordi di precisione, un generatore di azoto è solitamente la soluzione migliore.

Fattori chiave nella scelta di un generatore di azoto per il taglio laser

Un generatore di azoto per il taglio laser deve essere selezionato in base all'effettivo processo di produzione. Il sistema deve corrispondere alla macchina da taglio, al tipo di materiale, ai requisiti di qualità dei bordi e al programma operativo.

1. Purezza dell'azoto

La purezza dell'azoto influisce sul controllo dell'ossidazione. Una purezza più elevata significa un contenuto di ossigeno inferiore nel gas di assistenza.

Per alcune applicazioni di taglio generali, una purezza moderata potrebbe essere sufficiente. Per l'acciaio inossidabile, l'alluminio e le parti di alta qualità, potrebbe essere necessaria una purezza maggiore per ottenere bordi più puliti.

La purezza deve essere selezionata in base a:

• Tipo di materiale

• Requisito di qualità del bordo

• Velocità di taglio

• Gamma di spessori

• Elaborazione a valle

• Standard di ispezione del cliente

Scegliere automaticamente la purezza più elevata non è sempre la decisione migliore. Una purezza più elevata può richiedere più aria compressa e una maggiore capacità dell'apparecchiatura. La migliore purezza è il livello che soddisfa i requisiti di qualità in modo efficiente.

2. Portata di azoto

La portata determina se il generatore di azoto può fornire gas sufficiente durante il taglio. Se il flusso è insufficiente, la rimozione delle scorie potrebbe essere scarsa e la qualità del taglio potrebbe diventare instabile.

La domanda di flusso dipende da:

• Potenza del laser

• Diametro dell'ugello

• Pressione del gas

• Spessore del materiale

• Velocità di taglio

• Numero di macchine da taglio laser

• Picco della domanda di produzione

Per più macchine o produzione continua, il sistema deve essere dimensionato in base alla domanda di flusso di picco, non solo all'utilizzo medio.

3. Pressione del gas

Il taglio laser richiede una pressione del gas stabile. Una pressione troppo bassa può ridurre l’efficienza di rimozione delle scorie. Una pressione troppo elevata può sprecare gas e creare instabilità del processo.

La pressione del gas deve corrispondere alla macchina da taglio, allo spessore del materiale, alla configurazione dell'ugello e al processo di taglio.

4. Tipo e spessore del materiale

L'acciaio inossidabile, l'alluminio, l'acciaio al carbonio, l'acciaio zincato e altri metalli hanno requisiti di gas diversi. Anche il taglio di lamiere sottili e il taglio di lamiere spesse richiedono condizioni di pressione e flusso diverse.

Un generatore di azoto per il taglio laser a fibra dovrebbe essere selezionato in base all'effettivo mix di materiali in officina.

5. Potenza del laser e velocità di taglio

Una potenza laser più elevata e velocità di taglio più elevate potrebbero richiedere un flusso di azoto maggiore. Se un'officina aggiorna la propria macchina di taglio laser ma mantiene un sistema di gas sottodimensionato, la qualità del taglio potrebbe diventare instabile.

6. Programma di produzione

Un'officina che opera su un turno ha esigenze diverse da una fabbrica che opera su due o tre turni. Il funzionamento continuo richiede maggiore attenzione alla capacità del compressore, al trattamento dell'aria, ai serbatoi tampone, all'affidabilità del generatore e alla pianificazione della manutenzione.

7. Qualità del trattamento dell'aria

Le prestazioni del generatore di azoto dipendono fortemente dal sistema di aria compressa. Umidità, olio e particelle possono influenzare il setaccio molecolare del carbonio e la stabilità del sistema.

Un sistema completo dovrebbe includere:

• Compressore d'aria

• Asciugatrice

• Filtri di precisione

• Filtri per la rimozione dell'olio

• Serbatoio di accumulo dell'aria

• Generatore di azoto PSA

• Serbatoio tampone di azoto

• Regolatore di pressione

• Monitoraggio della purezza

• Sistema di controllo

Per le officine di taglio laser, il valore di un generatore di gas di azoto dipende non solo dalla capacità di estrazione del gas, ma anche dalla stabilità della purezza, dalla portata, dal controllo della pressione e dalla qualità del trattamento dell'aria.

Purezza dell'azoto consigliata per diverse esigenze di taglio laser

La purezza dell'azoto richiesta dipende dal risultato di taglio previsto dall'officina. La tabella seguente è una guida pratica alla selezione, non una regola universale.

Per un laboratorio di taglio laser, la purezza dell'azoto deve essere confermata dopo aver esaminato il materiale, lo spessore, l'obiettivo di qualità di taglio, la configurazione della macchina e il volume di produzione.

Generazione di azoto in loco rispetto alla fornitura di azoto in bottiglia o liquido

Molte officine utilizzano azoto in bombole o azoto liquido quando il volume di produzione è ridotto. Tuttavia, con l’aumento della riduzione della domanda, il gas fornito può creare sfide nel controllo dei costi, nello stoccaggio, nella movimentazione e nella stabilità dell’offerta.

Un generatore di azoto in loco produce azoto dall'aria compressa. Ciò offre all'officina un maggiore controllo sulla disponibilità del gas e riduce la dipendenza dalle consegne di gas.

Per le operazioni di taglio laser su media scala, il Il generatore di azoto combinato può essere preso in considerazione quando il progetto richiede essiccazione, filtrazione, tamponamento del gas e produzione di azoto integrati in un unico sistema.

Lista di controllo per la selezione dei tasti

In che modo i generatori di azoto migliorano la qualità e l'efficienza del taglio laser

Un generatore di azoto adatto può migliorare le operazioni di taglio laser in diversi modi pratici.

Bordi tagliati più puliti

L'azoto aiuta a ridurre l'ossidazione intorno alla zona di taglio. Ciò consente bordi più puliti, più luminosi e più uniformi su parti in acciaio inossidabile e alluminio.

Meno elaborazione secondaria

Se i bordi sono più puliti dopo il taglio, l'officina può ridurre la molatura, la lucidatura, il decapaggio o la pulizia chimica. Ciò può ridurre i tempi di produzione e ridurre la domanda di manodopera.

Fornitura di gas più stabile

La generazione di azoto in loco riduce la dipendenza dalla fornitura esterna di gas. Ciò aiuta le officine a gestire i programmi di produzione in modo più affidabile.

Migliore controllo del processo

Con un adeguato trattamento dell'aria, serbatoi tampone, regolazione della pressione e monitoraggio della purezza, la fornitura di gas diventa più controllabile. Il gas di assistenza stabile supporta risultati di taglio più stabili.

Migliore controllo dei costi a lungo termine

Un generatore di azoto può aiutare a ridurre i costi di fornitura del gas a lungo termine per le officine con una domanda di azoto costante. Il risultato effettivo dipende dal costo dell’elettricità, dal prezzo del gas, dalle ore di funzionamento, dal dimensionamento del sistema e dalla qualità della manutenzione.

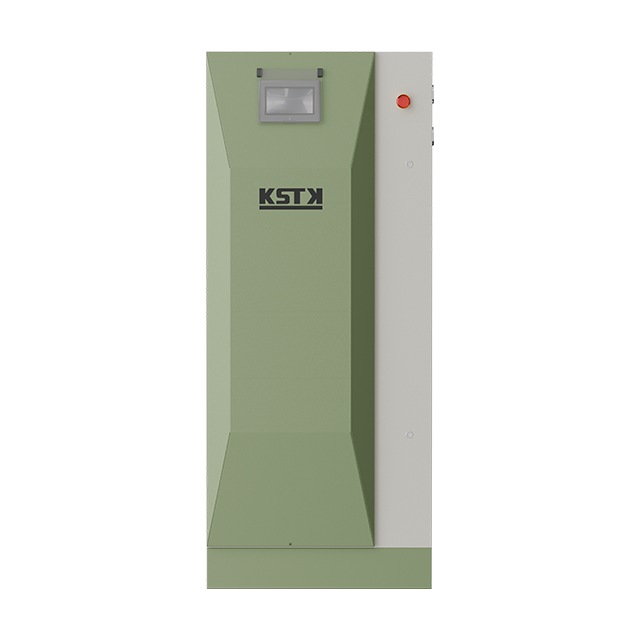

Soluzioni di generatori di azoto KSTK per il taglio laser

KSTK fornisce sistemi di generazione di azoto per taglio laser, fabbricazione di metalli, elettronica, imballaggio alimentare, lavorazione chimica, prodotti farmaceutici e altre applicazioni industriali. Per le officine di taglio laser, KSTK può aiutare a valutare le configurazioni del generatore di azoto in base al materiale, allo spessore, alla potenza del laser, alla purezza, alla portata, alla pressione, alla progettazione del sistema d'aria e al programma di produzione.

Le soluzioni di generatori di azoto KSTK possono supportare:

• Taglio laser fibra

• Taglio dell'acciaio inossidabile

• Taglio dell'alluminio

• Fabbricazione di metalli di precisione

• Linee di taglio continue

• Fornitura di azoto di elevata purezza

• Generazione di azoto in loco

• Estrazione del gas di azoto dall'aria compressa

• Essiccazione e filtrazione integrate

• Sistemi di generazione del gas montati su skid

• Progetti di generazione di azoto containerizzato

KSTK Le applicazioni dei generatori di azoto per il taglio laser mostrano come l'azoto possa supportare un taglio pulito e di alta precisione per acciaio inossidabile, alluminio e altri metalli sensibili all'ossidazione.

Una soluzione affidabile per la fornitura di gas per il taglio laser non dovrebbe includere solo il generatore di azoto. Dovrebbe inoltre considerare la qualità dell'aria compressa, la scelta dell'essiccatore, la filtrazione, il dimensionamento del serbatoio, la stabilità della pressione, il monitoraggio della purezza, le tubazioni e la pianificazione della manutenzione.

Conclusione

I generatori di azoto sono preziosi per il taglio laser perché forniscono una fonte stabile in loco di gas di assistenza all'azoto. Attraverso la separazione del gas PSA, un generatore di azoto estrae il gas ricco di azoto dall'aria compressa e lo fornisce alle macchine da taglio laser con purezza, flusso e pressione controllati.

Per la fabbricazione di acciaio inossidabile, alluminio e metalli di precisione, l'azoto può contribuire a ridurre l'ossidazione, migliorare l'aspetto dei bordi tagliati, ridurre le esigenze di lavorazione secondaria e supportare una qualità di taglio più uniforme.

Tuttavia, scegliere il giusto generatore di azoto richiede molto più che selezionare un prodotto per nome. Le officine dovrebbero valutare la purezza dell'azoto, la portata del gas, la pressione, la potenza del laser, il tipo di materiale, lo spessore di taglio, la quantità della macchina, il programma di produzione, il sistema di trattamento dell'aria, la capacità del buffer e i requisiti di manutenzione.

Hai bisogno di una fornitura stabile di azoto per la tua linea di taglio laser? Contatta KSTK per una soluzione di estrazione e fornitura di gas di azoto per il taglio laser in base al materiale, allo spessore di taglio, alla potenza del laser, alla purezza dell'azoto, alla portata, alla pressione, alle ore di funzionamento e all'ambiente di installazione.

Domande frequenti

1. Cosa significa estrazione del gas dal generatore di azoto?

Nelle applicazioni di taglio laser, l'estrazione del gas con generatore di azoto significa estrarre il gas ricco di azoto dall'aria compressa attraverso un processo di separazione fisica del gas. Non si riferisce all’estrazione del gas naturale o alla produzione di azoto chimico.

2. Perché viene utilizzato l'azoto per il taglio laser?

L'azoto viene utilizzato come gas di assistenza inerte. Aiuta a ridurre l'ossidazione sui bordi tagliati, a rimuovere il materiale fuso dalla zona di taglio e a garantire risultati più puliti su acciaio inossidabile, alluminio e metalli sensibili all'ossidazione.

3. Un generatore di azoto è adatto al taglio laser?

SÌ. Un generatore di azoto opportunamente configurato può fornire azoto in loco per le macchine da taglio laser. Dovrebbe essere selezionato in base alla purezza, alla portata, alla pressione, alla potenza del laser, allo spessore del materiale e alla domanda di produzione.

4. In che modo un generatore di azoto PSA estrae l'azoto dall'aria compressa?

Un generatore di azoto PSA utilizza aria compressa, apparecchiature per il trattamento dell'aria e un setaccio molecolare al carbonio per separare il gas ricco di azoto dall'ossigeno e da altri componenti. L'azoto viene quindi tamponato e fornito alla macchina da taglio.

5. Quale purezza di azoto è necessaria per il taglio laser?

La purezza richiesta dipende dal tipo di materiale, dai requisiti di qualità di taglio, dallo spessore e dalla lavorazione successiva. L'acciaio inossidabile, l'alluminio e le parti di precisione richiedono solitamente una purezza dell'azoto più elevata rispetto al taglio per scopi generici.

6. Di quanto flusso di azoto ha bisogno una macchina per il taglio laser?

Il flusso di azoto dipende dalla potenza del laser, dalle dimensioni dell'ugello, dalla pressione del gas, dallo spessore del materiale, dalla velocità di taglio e dal numero di macchine. Il generatore deve essere dimensionato in base alla domanda di gas di picco.

7. L'azoto è migliore dell'ossigeno per il taglio laser?

L'azoto è migliore quando sono richiesti bordi puliti e con ridotta ossidazione. L'ossigeno può essere utile per alcuni tagli di acciaio al carbonio perché supporta il taglio reattivo, ma solitamente crea un bordo ossidato.

8. Un generatore di azoto può alimentare più macchine da taglio laser?

SÌ. Un generatore di azoto può alimentare più macchine da taglio laser se il sistema è adeguatamente dimensionato. La portata, la stabilità della pressione, la capacità del serbatoio tampone e la domanda di picco devono essere calcolati attentamente.

9. Cosa devo controllare prima di scegliere un generatore di azoto?

È necessario controllare il tipo di materiale, l'intervallo di spessore, la potenza del laser, la quantità della macchina, la purezza dell'azoto, la portata, la pressione, la capacità del compressore d'aria, la qualità dell'essiccatore e del filtraggio, le dimensioni del serbatoio tampone, le ore di funzionamento e l'ambiente di installazione.

10. Un generatore di azoto riduce i costi di fornitura del gas?

Un generatore di azoto può aiutare a ridurre i costi di fornitura del gas a lungo termine per le officine con una domanda di azoto costante o elevata. I risparmi effettivi dipendono dai prezzi locali del gas, dal costo dell’elettricità, dalle ore di produzione, dalla manutenzione e dal dimensionamento del sistema.
