Ein technischer Leitfaden zur Feuchtigkeitskontrolle in industriellen Gaserzeugungssystemen

1. Was ist der Taupunkt in Druckluftsystemen?

1.1 Taupunktdefinition

Der Taupunkt ist die Temperatur, bei der Wasserdampf in Druckluft unter einem bestimmten Druck zu flüssigem Wasser zu kondensieren beginnt.

Wenn die Temperatur der Druckluft unter ihren Taupunkt fällt, kann es im Inneren zu Kondensation kommen:

·  Luftleitungen

·  Filter

·  Adsorptionstürme

·  Ausrüstung zur Gaserzeugung

Diese Feuchtigkeit kann zu Korrosion, Verunreinigungen und einer verminderten Geräteleistung führen.

1.2 Drucktaupunkt (PDP)

Der Drucktaupunkt (PDP) bezieht sich auf den Taupunkt, der beim tatsächlichen Betriebsdruck eines Druckluftsystems gemessen wird.

Es wird üblicherweise in Kompressorräumen und Luftaufbereitungssystemen überwacht, da es den tatsächlichen Feuchtigkeitszustand der Druckluft während des Betriebs widerspiegelt.

1.3 Atmosphärischer Taupunkt (ADP)

Der atmosphärische Taupunkt (ADP) ist der auf atmosphärische Druckbedingungen umgerechnete Drucktaupunkt.

Es wird häufig verwendet, wenn die Anforderungen an die Gasqualität in verschiedenen Anwendungen und Branchen verglichen werden.

Bei den meisten PSA-Sauerstoff- und Stickstofferzeugungssystemen sollte die Druckluft typischerweise einen atmosphärischen Taupunkt von Folgendem erreichen:

≤ -40°C

bevor es in den Adsorptionsprozess eintritt.



2. Einleitung: Warum der Taupunkt bei der Gaserzeugung wichtig ist

In industriellen Gaserzeugungssystemen gelten Gasreinheit und Durchflussrate oft als die wichtigsten Leistungsindikatoren. Der Taupunkt der Druckluft spielt jedoch eine entscheidende Rolle für die Zuverlässigkeit, Effizienz und Lebensdauer von PSA-Sauerstoffgeneratoren, VPSA-Systemen und Stickstoffgeneratoren.

In ein Gastrennsystem eintretende Druckluft enthält Feuchtigkeit, Ölaerosole und Verunreinigungen. Ohne ordnungsgemäße Luftvorbehandlung kann übermäßige Feuchtigkeit Molekularsiebe beschädigen, die Effizienz der Gastrennung verringern und die Wartungskosten erhöhen.

Bei PSA- und VPSA-Systemen ist die Aufrechterhaltung einer stabilen Druckluftversorgung mit niedrigem Taupunkt von entscheidender Bedeutung für:

·  Schützen Sie Zeolith-Molekularsiebe und Kohlenstoff-Molekularsiebe

·  Sorgen Sie für eine stabile Sauerstoff- und Stickstoffreinheit

·  Verlängert die Lebensdauer des Adsorptionsmittels

·  Reduzieren Sie unerwartete Geräteausfallzeiten

Das Verständnis der Taupunktkontrolle hilft Herstellern beim Aufbau zuverlässigerer und kostengünstigerer Gaserzeugungssysteme vor Ort.

3 Wie sich ein hoher Taupunkt auf PSA- und VPSA-Gasgeneratoren auswirkt

Übermäßige Feuchtigkeit ist eine der Hauptursachen für Leistungseinbußen bei Luftzerlegungsanlagen.

3.1 Reduzierte Molekularsiebleistung

Molekularsiebe haben eine stärkere Adsorptionsaffinität für Wassermoleküle als Stickstoff oder Sauerstoff.

Bei hoher Feuchtigkeitseinwirkung:

· Die Regeneration des Adsorbens wird weniger effektiv

· Die Trennleistung nimmt ab

· Die Reinheit von Sauerstoff oder Stickstoff kann instabil werden

· Die Austauschzyklen für Molekularsiebe werden kürzer

Eine ordnungsgemäße Lufttrocknung ist daher für den Schutz teurer Adsorptionsmaterialien unerlässlich.

3.2 Korrosion und Geräteverschleiß

Kondenswasser in Druckluftsystemen kann Folgendes verursachen:

· Rohrleitungskorrosion

· Entstehung von Rostpartikeln

· Beschädigung der Ventildichtung

· Filterverstopfung

Diese Probleme können zu instabilen Durchflussraten und erhöhten Wartungsanforderungen führen.

3.3 Reduzierte Gasqualität

Eine unzureichende Feuchtigkeitskontrolle kann sich auf nachgeschaltete Gasanwendungen auswirken:

· Stickstoff beim Laserschneiden kann zu Oxidation auf Metalloberflächen führen

· In Sauerstoffleitungen kann es zu Kondensationsproblemen kommen

· Industrielle Prozesse können unter einer verringerten Produktkonsistenz leiden

Eine stabile Taupunktkontrolle gewährleistet eine zuverlässige Gasqualität für anspruchsvolle Anwendungen.

4 Empfohlene Taupunktanforderungen nach Anwendung

Abhängig von den Produktionsbedingungen stellen verschiedene Branchen unterschiedliche Anforderungen an die Feuchtigkeitskontrolle.

(Die tatsächlichen Anforderungen können je nach Gerätedesign und Anwendungsstandards variieren.)

5 So erreichen Sie eine stabile Gasproduktion mit niedrigem Taupunkt

Ein zuverlässiges PSA/VPSA-Gaserzeugungssystem erfordert einen vollständigen Druckluft-Vorbehandlungsprozess.

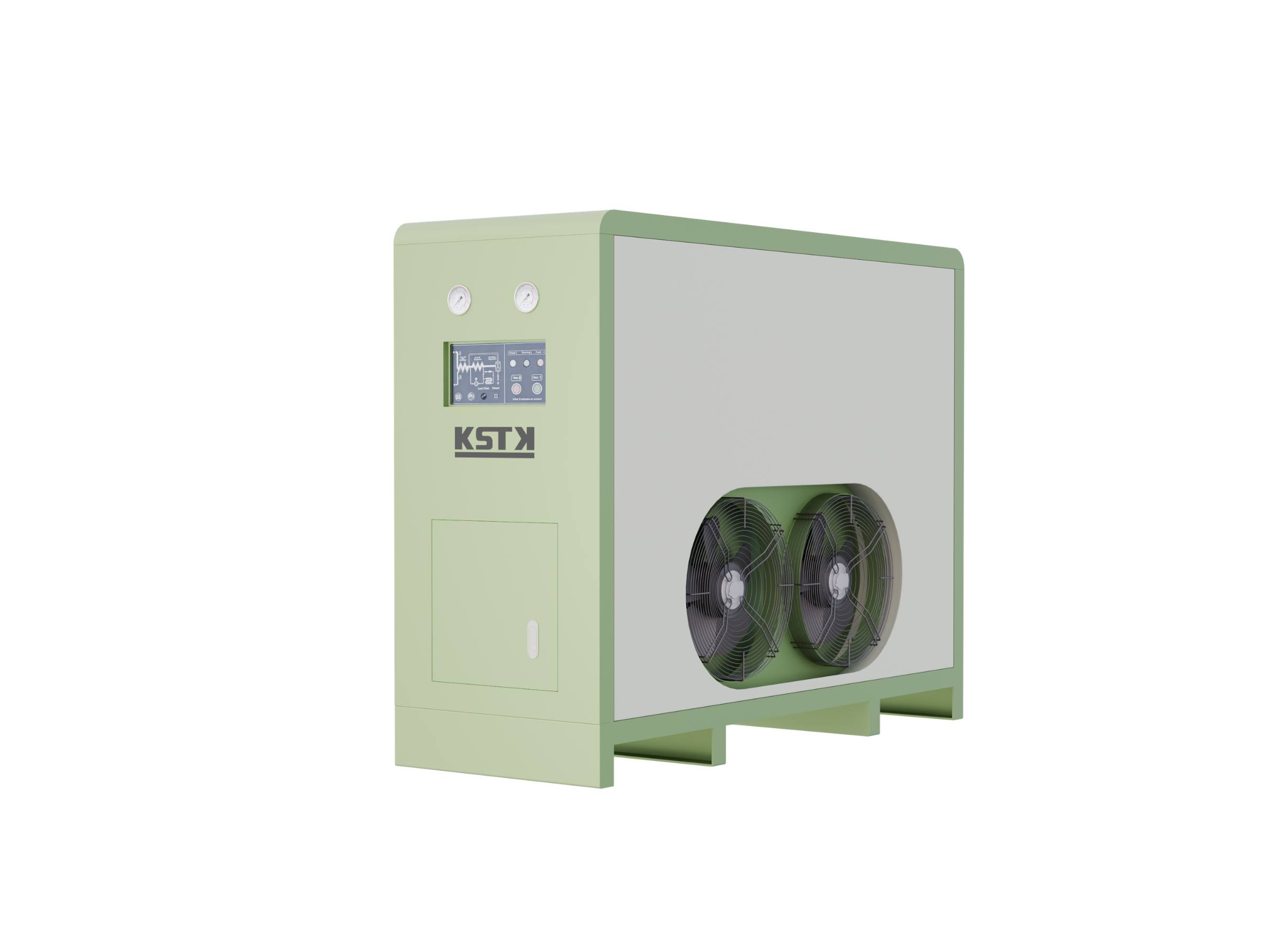

5.1 Gekühlter Lufttrockner

Der Der Kühltrockner ist die erste Stufe der Feuchtigkeitsentfernung.

Hauptfunktionen:

· Kühlt Druckluft, um flüssiges Wasser zu kondensieren

· Entfernt große Feuchtigkeit aus der Druckluft

· Reduziert die Belastung nachgeschalteter Adsorptionstrockner

Typischer Ausgangsdrucktaupunkt:

+3°C bis +7°C PDP

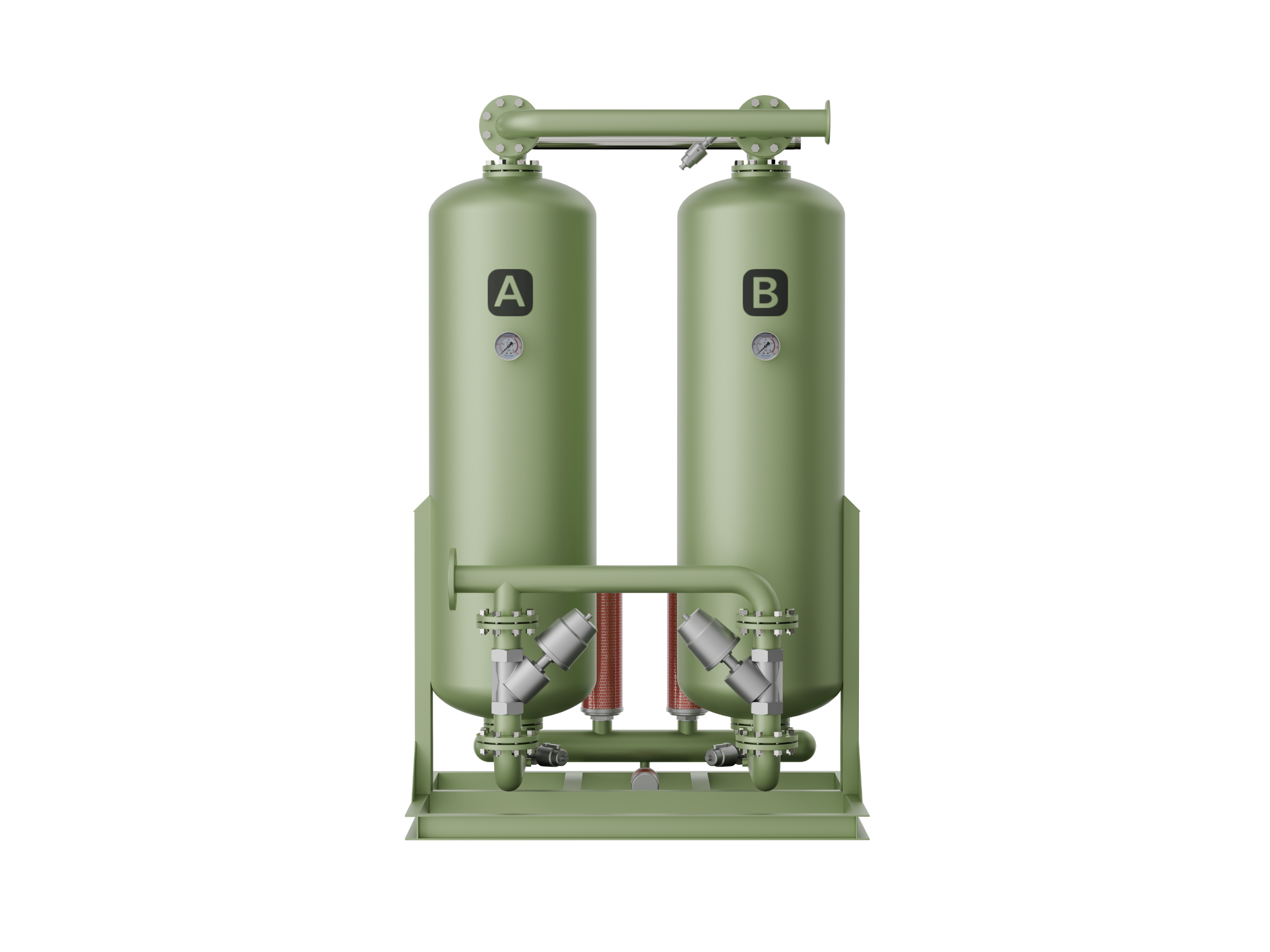

5.2 Adsorptionslufttrockner

Der Der Adsorptionstrockner bietet eine Tiefentrocknungsleistung für Gaserzeugungsanwendungen.

Mithilfe von Adsorptionsmaterialien wie aktiviertem Aluminiumoxid wird verbleibende Feuchtigkeit entfernt, um Folgendes zu erreichen:

· -40°C Taupunkt

· -50°C Taupunkt

· -70°C Taupunkt (spezielle Anwendungen)

Diese Phase ist entscheidend für den Schutz von Molekularsieben in PSA-Sauerstoff- und Stickstoffgeneratoren.

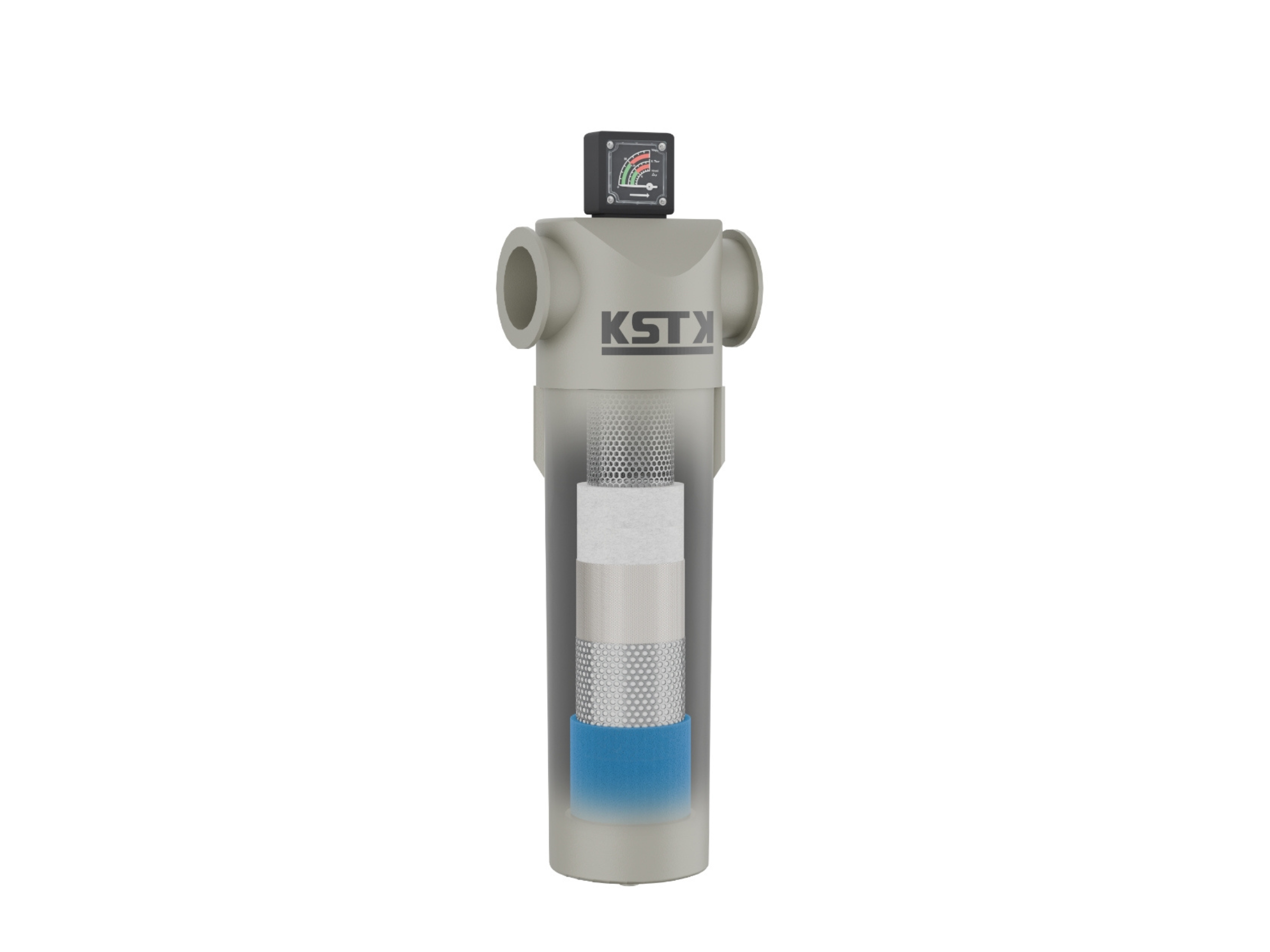

5.3 Präzisionsfiltrationssystem

Durch die mehrstufige Filterung werden Verunreinigungen entfernt, bevor die Druckluft in den Gasgenerator gelangt.

Zu den typischen Filtrationsstufen gehören:

· Vorfilter

· Ölentfernung Filter

· Feinstaubfilter

· Aktivkohlefilter

Vorteile:

· Ölverschmutzung verhindern

· Molekularsiebe schützen

· Verlängert die Lebensdauer des Trockners

· Verbessern Sie die Systemstabilität

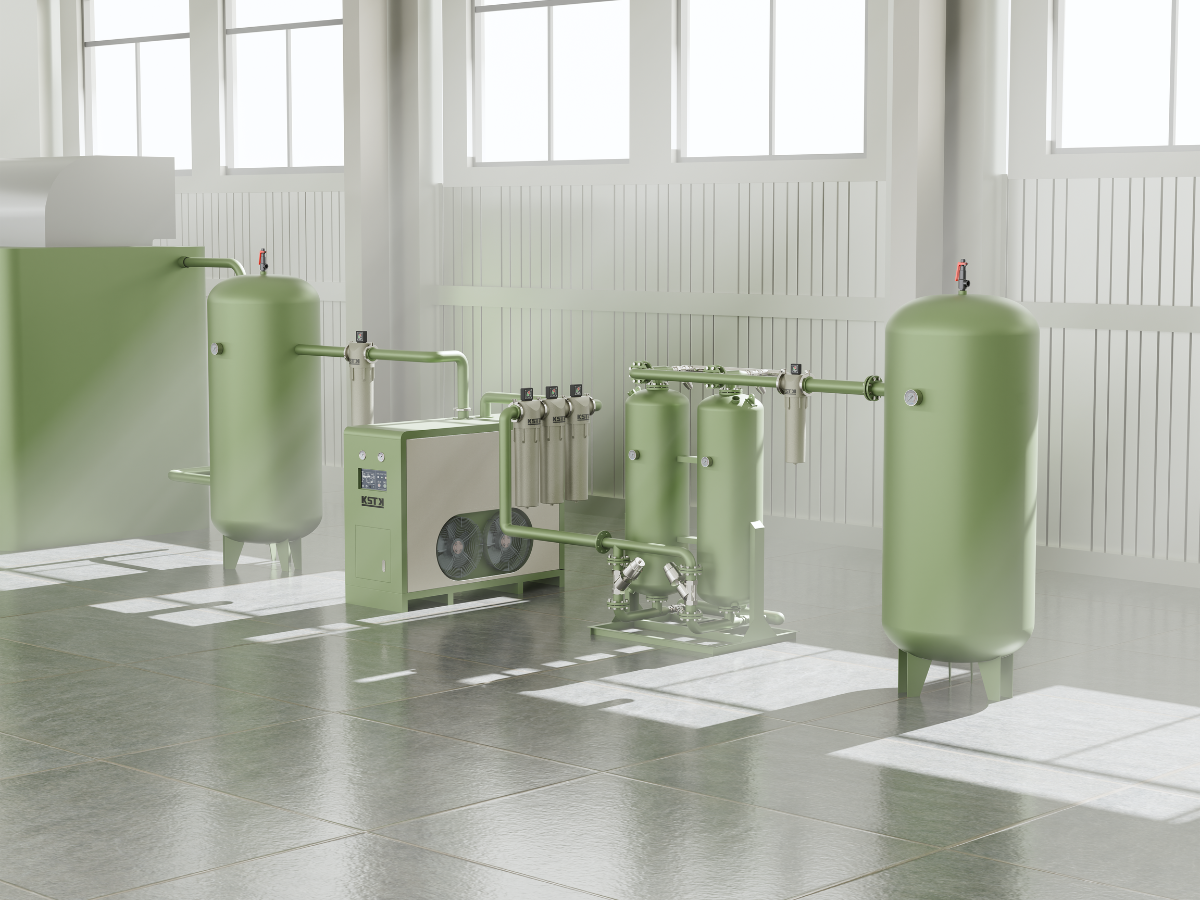

6. Vollständige Luftvorbehandlung für eine zuverlässige Gaserzeugung

Ein richtig gestaltetes Das Luftaufbereitungssystem gewährleistet einen langfristig stabilen Betrieb von PSA- und VPSA-Geräten.

KSTK bietet integrierte Lösungen zur Gaserzeugung, darunter:

· PSA-Sauerstoffgeneratoren

· PSA-Stickstoffgeneratoren

· VPSA-Sauerstoffsysteme

· Drucklufttrockner

· Gasreinigungssysteme

Durch die Kombination effizienter Luftvorbehandlung, intelligenter Steuerungssysteme und maßgeschneiderter Gaserzeugungstechnologien hilft KSTK seinen Kunden, eine stabile Gasqualität und optimierte Betriebskosten zu erreichen

Abschluss

Die Taupunktkontrolle ist nicht nur ein Luftqualitätsparameter – sie ist ein Schlüsselfaktor für die Leistung und Lebensdauer industrieller Gaserzeugungssysteme.

Durch die Aufrechterhaltung eines niedrigen Taupunkts der Druckluft werden Molekularsiebe geschützt, die Stabilität der Gasreinheit verbessert und die Betriebskosten gesenkt.

Für Hersteller, die in investieren PSA-Sauerstoff oder Bei der Stickstofferzeugung ist die Auswahl des richtigen Luftvorbehandlungssystems für die Erzielung einer zuverlässigen Langzeitleistung von entscheidender Bedeutung.

KSTK bietet maßgeschneiderte Gaserzeugungs- und Luftaufbereitungslösungen für verschiedene industrielle Anwendungen.
