تعد صناعة أشباه الموصلات بمثابة العمود الفقري للتكنولوجيا الحديثة، حيث تعمل على تشغيل كل شيء بدءًا من الهواتف الذكية وحتى أنظمة الذكاء الاصطناعي المتقدمة. ومع تحول الرقائق الدقيقة إلى أصغر حجما وأكثر تعقيدا، يجب أن تصل بيئة التصنيع إلى مستويات غير مسبوقة من النظافة والاستقرار. لقد برز النيتروجين، وهو غاز خامل وفير، باعتباره الأداة الأكثر أهمية في عملية التصنيع عالية التقنية، حيث يعمل بمثابة الدرع الأساسي ضد التلوث والأكسدة.

يعد النيتروجين ضروريًا في تصنيع أشباه الموصلات لأنه يوفر بيئة خاملة وخالية من الرطوبة تمنع أكسدة رقائق السيليكون، وتطهر الملوثات المتطايرة من غرف المعالجة، وتضمن السلامة الهيكلية للدوائر النانوية. وبدون إمدادات مستمرة من النيتروجين عالي النقاء، فإن معدلات إنتاج منشآت تصنيع أشباه الموصلات ستنخفض بسبب التداخل الجوي والحطام المجهري.

يستكشف هذا الدليل الشامل الدور المتعدد الأوجه للنيتروجين في صناعة الإلكترونيات. سوف نتعمق في سبب عدم قابلية الغاز عالي النقاء للتفاوض على جودة الرقاقة، وكيف تُحدث أنظمة مولدات النيتروجين في الموقع ثورة في كفاءة المنشأة، والتطبيقات المحددة التي تجعل النيتروجين 'القوى العاملة غير المرئية' في غرف الأبحاث. ومن خلال فهم هذه الديناميكيات، يمكن للمصنعين تحسين خطوط الإنتاج الخاصة بهم لتحقيق عوائد أعلى وتكاليف تشغيل أقل.

نظرة عامة على بنية المقالة

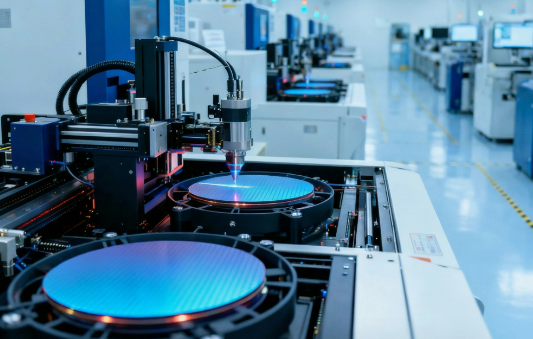

مقدمة لتصنيع أشباه الموصلات

إن تصنيع أشباه الموصلات هو عملية معقدة ومتعددة الخطوات لإنشاء دوائر متكاملة على رقائق السيليكون، مما يتطلب بيئة يتم فيها التحكم بشكل صارم في درجة الحرارة والرطوبة والجسيمات المحمولة بالهواء. تتضمن هذه العملية مئات التسلسلات الكيميائية والفيزيائية، بما في ذلك الطباعة الحجرية والحفر والترسيب. يتم تنفيذ كل خطوة في بيئة غرف نظيفة، حيث يمكن لذرة واحدة من الغبار أو أثر للأكسجين أن تجعل مجموعة كاملة من الرقائق الدقيقة عديمة الفائدة.

'فاب' الحديث هو أعجوبة هندسية، يعمل على مدار الساعة طوال أيام الأسبوع لتلبية الطلب العالمي على الإلكترونيات. داخل هذه المرافق، تعد حركة الرقائق بين أدوات المعالجة المختلفة لحظة شديدة الضعف. ولحماية هذه المكونات الحساسة، يعتمد المصنعون على الغازات فائقة النقاء (UHP). ويشكل النيتروجين الغالبية العظمى من حجم الغاز المستخدم في هذه المحطات، ويعمل كغطاء وقائي ثابت يعزل السيليكون عن المكونات التفاعلية للغلاف الجوي للأرض.

ومع تحرك الصناعة نحو عقد المعالجة بدقة 3 نانومتر و2 نانومتر، اختفى هامش الخطأ فعليًا. الدقة المطلوبة في هذه المقاييس تعني أن البنية التحتية الداعمة للمصنع، بما في ذلك مولدات النيتروجين وشبكات توزيع الغاز، يجب أن تعمل بموثوقية مطلقة. إن فهم التآزر بين نقاء الغاز ودقة الأجهزة هو الخطوة الأولى في إتقان دورة إنتاج أشباه الموصلات.

لماذا يعد النيتروجين أمرًا بالغ الأهمية في تصنيع أشباه الموصلات

يعد النيتروجين أمرًا بالغ الأهمية لأن طبيعته الخاملة كيميائيًا تمنع أكسدة طبقات السيليكون والمعدن، بينما تقضي خصائصه الجافة على الرطوبة التي يمكن أن تسبب عيوبًا تآكلية أثناء المعالجة بدرجة حرارة عالية. في وجود الأكسجين، يشكل السيليكون بشكل طبيعي طبقة 'الأكسيد الأصلي'. بينما يكون الأكسيد مرغوبًا في بعض الأحيان، فإن الأكسدة غير المنضبطة في مرحلة خاطئة من التصنيع تؤدي إلى تعطيل الخصائص الكهربائية للترانزستور، مما يؤدي إلى فشل الشريحة.

1. منع الأكسدة : أثناء العمليات الحرارية مثل التلدين أو الانتشار، تتعرض رقائق السيليكون للحرارة الشديدة. إذا كان الأكسجين موجودا، فإنه يتفاعل على الفور مع سطح السيليكون. وباستخدام مولد النيتروجين لإغراق الغرفة، يتم إزاحة الأكسجين، مما يضمن حدوث التفاعلات الكيميائية المقصودة فقط.

2. التحكم في الرطوبة : الرطوبة هي القاتل الصامت في مصانع أشباه الموصلات. يمكن أن يؤدي بخار الماء إلى تكوين مجموعات السيلانول أو يساهم في تآكل الوصلات المعدنية. يعمل النيتروجين كمجفف قوي، حيث يحافظ على رطوبة نسبية قريبة من الصفر داخل حجرات التخزين وأدوات المعالجة.

3. إزاحة الملوثات : تم تصميم غرف الأبحاث لتصفية الجزيئات، لكن الملوثات الجزيئية تظل تشكل تهديدًا. يتم استخدام النيتروجين 'لكنس' أو تطهير الكميات الداخلية للأنابيب والغرف، مما يضمن إخلاء المواد الكيميائية المتبقية من خطوة العملية السابقة بالكامل قبل بدء الخطوة التالية.

تؤثر موثوقية إمداد النيتروجين بشكل مباشر على 'وقت تشغيل' المصنع. أي تقلب في ضغط الغاز أو انخفاض في النقاء يمكن أن يؤدي إلى خسائر كارثية. وهذا هو السبب وراء ابتعاد العديد من الشركات المصنعة من المستوى الأول عن عقود الغاز الخارجية والاتجاه نحو تركيبات مولدات النيتروجين المخصصة عالية السعة التي توفر تدفقًا ثابتًا ومتحكمًا للغاز في جميع الأوقات.

تطبيقات النيتروجين في تصنيع أشباه الموصلات

يتم استخدام النيتروجين في جميع أنحاء منشأة التصنيع لتطهير الكبسولات الموحدة للفتح الأمامي (FOUPs)، والحفاظ على أجواء خاملة في أدوات الطباعة الحجرية، ومكونات التبريد، والعمل كغاز حامل للمواد الكيميائية التفاعلية. إنها الأداة الأكثر تنوعًا في الصناعة، حيث تشارك في كل مرحلة تقريبًا بدءًا من النمو الأولي لسبائك السيليكون وحتى التغليف النهائي للقالب النهائي. إن دورها وقائي وعملي، مما يسهل حركة المواد الأخرى عبر خط الإنتاج.

جدول تطبيقات النيتروجين المشتركة

بالإضافة إلى هذه الأدوار، يعد النيتروجين أمرًا حيويًا في النهاية الخلفية للخط (BEOL) أثناء التجميع والاختبار. عندما يتم ربط الرقائق بإطارات الرصاص أو الركائز، يمنع النيتروجين أكسدة الوسادات النحاسية، مما يضمن توصيلًا كهربائيًا موثوقًا به. إن الحجم الهائل للنيتروجين المطلوب لهذه المهام يجعل كفاءة مولد النيتروجين مصدر قلق رئيسي لمديري المرافق الذين يتطلعون إلى تحقيق التوازن بين الأداء وفعالية التكلفة.

أهمية النيتروجين عالي النقاء في جودة أشباه الموصلات

يعد النيتروجين عالي النقاء أمرًا حيويًا لأنه حتى المستويات الضئيلة من الأكسجين أو الرطوبة أو الهيدروكربونات المقاسة بأجزاء في المليار (ppb) يمكن أن تسبب عيوبًا مجهرية تدمر التوصيل الكهربائي للرقاقة. ومع تقلص بوابات الترانزستور إلى حجم بضع عشرات من الذرات، تزداد الحساسية للشوائب بشكل كبير. يضمن النيتروجين عالي النقاء (UHP) بقاء البيئة 'نظيفة إلكترونيًا'، مما يعني عدم وجود جزيئات غريبة تتداخل مع عمليات التنشيط أو الحفر الدقيقة.

ولتحقيق هذا المستوى من النظافة، فإن النيتروجين الصناعي القياسي غير كافٍ. يجب على الشركات المصنعة الاستفادة من تقنيات الترشيح والتنقية المتقدمة. على سبيل المثال، غالبًا ما يتم دمج المتطور جهاز تنقية النيتروجين مع مولد النيتروجين لتنقية الغاز من الشوائب النهائية المتبقية. أنظمة مثل تلك الموجودة في تم تصميم تصنيع KSTK لإزالة الأكسجين والرطوبة إلى مستويات أقل من 1 جزء في البليون.

1. تحسين الإنتاجية : في عالم أشباه الموصلات، 'العائد' هو النسبة المئوية للرقائق الوظيفية الموجودة على الرقاقة. حتى زيادة العائد بنسبة 1٪ يمكن أن تمثل إيرادات إضافية بملايين الدولارات. يعد النيتروجين عالي النقاء الطريقة الأكثر فعالية من حيث التكلفة لحماية هذا المحصول.

2. موثوقية الجهاز : الشوائب المحتبسة داخل طبقات الشريحة قد لا تسبب فشلاً فوريًا ولكنها يمكن أن تؤدي إلى 'عيوب كامنة'. قد تجتاز هذه الشرائح الاختبار الأولي ولكنها تفشل بعد أشهر في الميدان. يضمن الغاز النقي السلامة الهيكلية على المدى الطويل.

3. اتساق العملية : يتطلب التصنيع الدقيق ظروفًا قابلة للتكرار. يضمن المجهز مولد النيتروجين بمراقبة النقاء في الوقت الفعلي عدم تقلب جودة الغاز أبدًا، مما يوفر خط أساس ثابتًا لجميع التفاعلات الكيميائية.

فوائد الاستدامة لتوليد النيتروجين في الموقع

يوفر توليد النيتروجين في الموقع فوائد استدامة كبيرة من خلال القضاء على انبعاثات الكربون المرتبطة بنقل النيتروجين السائل بالشاحنات وتقليل العملية كثيفة الاستهلاك للطاقة لفصل الهواء المبرد. تقليديا، اعتمدت المصانع على عمليات التسليم المتكررة للنيتروجين السائل المخزن في خزانات ضخمة مبردة. من خلال التحول إلى في الموقع مولد النيتروجين ، يمكن للمنشأة إنتاج ما تحتاجه بالضبط، عندما تحتاج إليه، مما يقلل بشكل كبير من بصمتها البيئية.

• تقليل البصمة الكربونية : يؤدي التخلص من عمليات تسليم الشاحنات الثقيلة إلى إزالة آلاف الأرطال من انبعاثات ثاني أكسيد الكربون من سلسلة التوريد كل عام.

• كفاءة الطاقة : تم تصميم أنظمة ذات الغشاء الحديث أو الامتزاز المتأرجح بالضغط (PSA) مولدات النيتروجين لتقليل استهلاك الكهرباء، وغالبًا ما تثبت أنها أكثر كفاءة من محطات التسييل الضخمة ذات النطاق الصناعي التي تستخدمها مرافق الغاز.

• تقليل النفايات : تعمل صهاريج تخزين النيتروجين السائل بشكل طبيعي على 'غليان' الغاز لتخفيف الضغط، مما يؤدي إلى إهدار المنتج. يقوم الموجود في الموقع مولد النيتروجين بإنتاج الغاز حسب الطلب، مما يضمن استخدام كل متر مكعب من النيتروجين الناتج في الإنتاج.

وبعيداً عن الأثر البيئي، هناك استدامة اقتصادية واضحة. يحمي التوليد في الموقع الشركة المصنعة من تقلبات الأسعار في سوق الغاز وانقطاع سلسلة التوريد. ومن خلال التحكم في إنتاج النيتروجين الخاص بها، تستطيع شركات أشباه الموصلات التنبؤ بشكل أفضل بتكاليفها التشغيلية الطويلة الأجل وتركيز رأسمالها على البحث والتطوير بدلا من النفقات العامة للمرافق.

الوجبات السريعة الرئيسية من استخدام النيتروجين في تصنيع أشباه الموصلات

الفكرة الأساسية هي أن النيتروجين ليس مجرد أداة مساعدة، ولكنه 'مادة' مهمة تملي نجاح عملية تصنيع أشباه الموصلات بأكملها من خلال دورها في صيانة النقاء. وبدون استراتيجية قوية للنيتروجين، سيكون إنتاج الرقائق الحديثة مستحيلا فيزيائيا. ويعمل الغاز كخط دفاع أساسي ضد الطبيعة التفاعلية لغلافنا الجوي، مما يسمح بتكوين ميزات أصغر بآلاف المرات من شعرة الإنسان.

تتطلب إدارة النيتروجين بفعالية مزيجًا من الإنتاج بكميات كبيرة والتنقية على المستوى الجراحي. يوفر تكامل مولد النيتروجين الحجم اللازم، بينما تضمن أجهزة التنقية المتخصصة مستوى النقاء 'ستة تسعة' (99.9999%) المطلوب للعقد الأكثر تقدمًا. يقلل هذا النهج المزدوج من مخاطر التوقف عن العمل المرتبط بالتلوث.

علاوة على ذلك، فإن التحول نحو التوليد في الموقع يعكس اتجاهاً أوسع للصناعة نحو الاكتفاء الذاتي والتصنيع 'الأخضر'. مع تشديد اللوائح العالمية بشأن انبعاثات الكربون، تصبح القدرة على توليد النيتروجين عالي الأداء محليًا ميزة تنافسية. إن الشركات المصنعة التي تستثمر في البنية التحتية للغاز عالية الجودة تستثمر بشكل أساسي في الموثوقية المستقبلية وقابلية التوسع لخط إنتاجها بالكامل.

الأسئلة المتداولة (الأسئلة الشائعة)

ما هو مستوى النقاء المطلوب للنيتروجين في مصانع أشباه الموصلات؟

بالنسبة لمعظم عمليات أشباه الموصلات المتقدمة، يجب أن يفي النيتروجين بمعايير النقاء الفائق (UHP)، والذي يعني عادةً نقاء بنسبة 99.9999%. وهذا يتطلب إزالة الأكسجين وبخار الماء والجزيئات ذات الأساس الكربوني إلى مستويات أقل من جزء واحد في المليار (ppb). إن النيتروجين الصناعي القياسي غير مناسب لتطبيقات ملامسة الرقاقة.

لماذا تختار مولد النيتروجين بدلاً من توصيل النيتروجين السائل؟

يوفر أمانًا مولد النيتروجين أكبر للإمدادات، وتكاليف أقل على المدى الطويل، وبصمة كربونية أصغر. إنه يزيل الصداع اللوجستي المتمثل في جدولة عمليات التسليم ومخاطر السلامة المرتبطة بالتعامل مع السوائل المبردة. بالإضافة إلى ذلك، فإنه يسمح للمنشأة بالتحكم الكامل في نقاء الغاز وضغطه.

كيف يمنع النيتروجين 'التآكل الداكن' في الرقائق؟

يشير التآكل الداكن إلى التفاعلات الكيميائية غير المرغوب فيها التي تحدث على سطح الرقاقة أثناء تخزينها أو انتظار خطوة العملية التالية. من خلال تطهير حاويات التخزين (FOUPs) بالنيتروجين من مولد النيتروجين ، يقوم المصنعون بخلق بيئة لا يمكن أن تحدث فيها هذه التفاعلات، مما يحافظ على الحالة الكيميائية الدقيقة للرقاقة.

هل يمكن لتوليد النيتروجين في الموقع تلبية معدلات التدفق العالية لمصانع كبيرة؟

نعم، أنظمة PSA (امتصاص الضغط المتأرجح) الحديثة مولدات النيتروجين هي وحدات نمطية وقابلة للتطوير. يمكن للمنشآت واسعة النطاق ربط وحدات متعددة معًا لإنتاج آلاف الأمتار المكعبة من النيتروجين في الساعة، مما يضمن تلبية جداول التصنيع الأكثر تطلبًا دون انقطاع.

كيفية تحسين تصنيع أشباه الموصلات باستخدام النيتروجين

لتحسين التصنيع، يجب على المنشآت دمج أنظمة مولدات النيتروجين عالية الكفاءة مع تنقية نقطة الاستخدام لضمان بقاء الغاز نقيًا منذ لحظة إنشائه حتى ملامسته للرقاقة. لا يقتصر التحسين على توفير ما يكفي من الغاز فحسب؛ يتعلق الأمر بدقة التسليم. يتضمن ذلك اتباع نهج متعدد المستويات لإدارة الغاز يعطي الأولوية لكل من الحجم والنظافة القصوى.

1. تنفيذ عملية تنقية متعددة المراحل : ابدأ باستخدام عالي الجودة مولد نيتروجين لإنتاج الغاز السائب، ثم استخدم أجهزة تنقية متخصصة - مثل تلك الموجودة في تصنيع KSTK - عند مداخل الأدوات المهمة. تعمل خطوة 'التلميع' هذه على إزالة أي ملوثات قد تكون ملتقطة في نظام الأنابيب الخاص بالمنشأة.

2. المراقبة في الوقت الحقيقي : قم بتركيب أجهزة استشعار تتبع الأكسجين والرطوبة في نقاط مختلفة في شبكة التوزيع. وهذا يسمح بالإغلاق الفوري أو التحويل في حالة اكتشاف تسرب أو انخفاض في النقاء، مما يمنع فقدان كميات كبيرة من الرقاقات باهظة الثمن.

3. الصيانة الدورية لمعدات التوليد : مولد النيتروجين عبارة عن آلة دقيقة. يعد ضمان تغيير المرشحات وعمل المناخل الجزيئية بأعلى كفاءة أمرًا حيويًا للحفاظ على معيار النقاء 'الستة تسعة'.

ومن خلال التركيز على استراتيجيات التحسين هذه، يمكن لمصنعي أشباه الموصلات تقليل تكلفة كل رقاقة بشكل كبير. يعمل النيتروجين عالي النقاء بمثابة بوليصة تأمين لمليارات الدولارات المستثمرة في المعدات الرائعة. فعندما يكون الغاز نقياً ويتم توصيله بدقة، فإن الطريق إلى الإبداع التكنولوجي يظل واضحاً وخالياً من العوائق.
